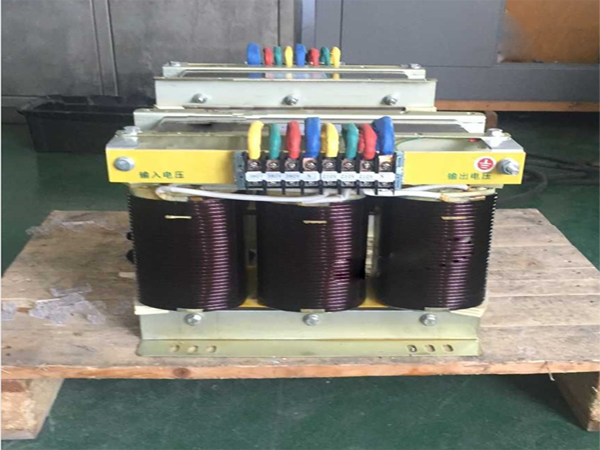

SBK-50KVA三相隔离变压器

产品描述:

应用范围   电源                               品    牌      瑞云

型    号   SBK                                频率特性      低频

电源相数   三相                               铁心形状      EI型

冷却形式   干式                               铁心形式      芯式

绕组形式   双绕组                             防潮方式      开放式

冷却方式   风冷式                             外形结构      立式

电 压 比   380V/220V                          效 率(η)      90%

额定功率   50KVA                              波    形     无附加波形失真

一，三相变压器概述：

     SBK系列三相变压器是我公司在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型 干式变压器，从300VA到1000KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压 器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。S(J)G系列三相干式变压器 广泛适用于交流50Hz至60Hz，电压为1500V以下的电路中，广泛用于矿山，煤矿，进口重要设备、精密机床、机械电子设备、医疗设 备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％） 绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的 设计与制造。加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N- G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。

二，适用范围

     SBK系列三相变压器, 适用于交流50～60Hz，输入电压不超过1500V的电路中，作为各类机床、机械设备等一般电器的控制电源、局部照明及指示电源、也可作为小型动力电源用。
三，产品技术特征及特点：

1,   接线方式 Y/yn D/yn  D/D(任选)

2， 输入电压：440V  输出电压：380V

3， 效   率：≥90%

4， 波形失真：无附加波形失真
5, 功能：具有输入电压、输出电压、电流等指示
7, 可长期连续长期无人值守工作

8, 绝缘电阻：≥50MΩ
9,  电气强度：工频正弦电压2500V历时一分钟无击穿及闪络现象

10, 过载能力：二倍的额定电流，维持一分钟。

     在三相变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的干式隔离降压变压器。

四，技术指标：

名    称                            三相变压器

型    号                         SBK-（1-1000KVA）

输入电压       三相：220V、380V、440V 660V、690V 1140V（客户可以自定电压 )

输出电压 三相：380V、400V、600V、690V（客户可以自定电压)

温    升                         155摄氏度（含环境温度）

绝缘等级                                F级

噪    音                           < 60db(一米以外)

波形畸变                                <0.1%

高压测试                          2500V， 1分钟无击穿

工作频率                              50Hz-60Hz

效    率                                ≥90%

五，正常工作条件及安装条件
1、海拔: 安装地点的海拔不超过2000m；
2、温度：周围空气温度不超过+40。C，且其24h内的平均温度值不超过+35。C，周围空气温度的下限为-5。C;
3、湿度：最高温度为+40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，例如+20。C达90%;
4、安装在无剧烈震动和冲击振动的地方；
5、在无爆炸危险介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
六，结构特征

    SG SBK系列三相变压器可制成开启式或防护式，具有损耗低、噪声小、防火性能好和不污染环境等优点。变压器按产品的用途分为控制变压器和照明变压器；控制变压器是属于固定式变压器；照明变压器除机床用的照明变压器之外，属于可移式变压器。变压器的铁芯采用冷轧硅钢片，铁轭两侧以型钢或钢板作夹件，通过螺杆加以紧固。产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控仪、转向轮等，以便移动。

七，产品执行标准:

GB6450-1986       GB 19212.1-2003   GB/T 10228-1997

GB/T18494.1-2001  JB/T 3924-1999    GB:1094 - 2003

八，产品材质
    铁芯材质为进口优质高矽硅钢片，导线为优质无氧铜，有效降低产品运行时损耗，确保产品的稳定性。生产中采用真空含浸并使用H级绝缘材质，大大降低绝缘耐压隐患，极大的提高了产品安全性及使用寿命。
