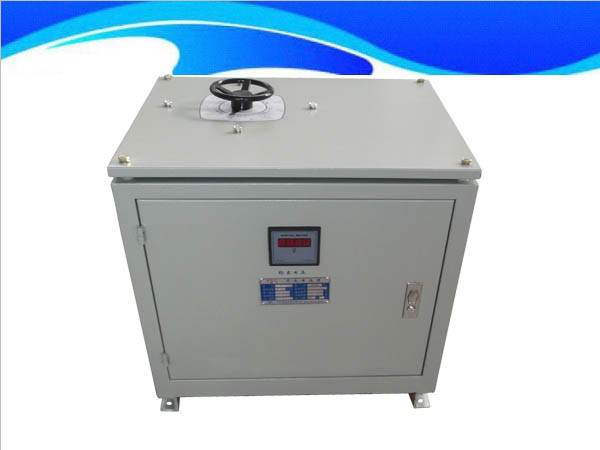

产品描述:

应用范围  调压                品  牌       上海瑞云

型    号   TSGC2              频率特性     低频50/60HZ

电源相数  三相                铁心形状     环型

冷却形式  干式                铁心形式     环式

绕组形式  自藕式              防潮方式     开放式

冷却方式  风冷式              外形结构     立式

电 压比  380V/0-800V          效 率(η)    95%

功   率   15KVA               波   形      无附加波形失真

一，基本原理

调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑 地从零调节到最大值
二，产品性能

工作频率 50Hz/60Hz

效    率 95%

波形失真 无附加失真

温    升 <60℃

抗电强度 2000V/min

绝缘电阻 三相>2MΩ

三，主要结构
 1，单元结构：1.5KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩
2，单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
3，三相组装结构：三相调压器由三相同规格的单元同轴组装而成。
4，电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架    4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。

四，适应范围
   TSGC2 系列调压器具有波形不失真、体积小、重量轻、效率高、使用方便、性能可靠、能长期运行等特点，达到调压、控温、调光、功率控制等目的，广泛应用于化工，冶金仪表，机电制造，轻工业，科学实验，公用设施，家用电器，控温调速，调光，及功率控制等目的，是一种理想的交流调压电源。

1  环境温度：最高气温+40℃，最低气温-5

2、海拔高度：调压器安装地点海拔高度不超过1000米

3、空气相对湿度：最湿月的月平均相对湿度为90%，同时该月的平均气温为25℃

4、电源电压波形：电源电压波形为正弦波或近似于正弦波

5、安装场所无严重影响调压器绝缘的气体、蒸气、化学性沉积、粉尘、污垢及其它爆炸性和侵蚀性介质；
6、安装场所应无严重的振动和颠簸；

7、户内使用；

注意！-选型提示 本调压器产品不能多只并联使用

五，使用前的检测和维护

1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻， 其值不低于5兆欧时才可安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固件是否松动，如有松动应加以紧固

2、电源电压应符合调压器铭牌上的输入电压。

3，调压器必须良好接地，以保证安全

4，使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否 则易使调压器寿命降低甚至烧毁

5，使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花

6，应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的 电刷，并用零号砂纸垫 在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格要求。

7，线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止

8，从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。

9，搬动调压器时不得用手轮，而应用提手或将整个产品提起移动

10，调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加以固定。

11，调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除 去内部积聚的尘埃。
